球磨机+分级机系列

粒度范围

根据物料及应用行业的不同，产能和粒度范围也会有所不同。
请联系我们的工程师，为您量身定制更适合您的设备。

独特、完善的粉磨机理，与传统球磨机完全不同的进出料方式，大幅度改变磨机长径比，引入风量可调的定向反吹风，独特的内分级处理系统。

点击获取免费方案报价 0536-6946689

工作原理设备优势工艺流程应用领域技术参数合作案例咨询报价

工作原理

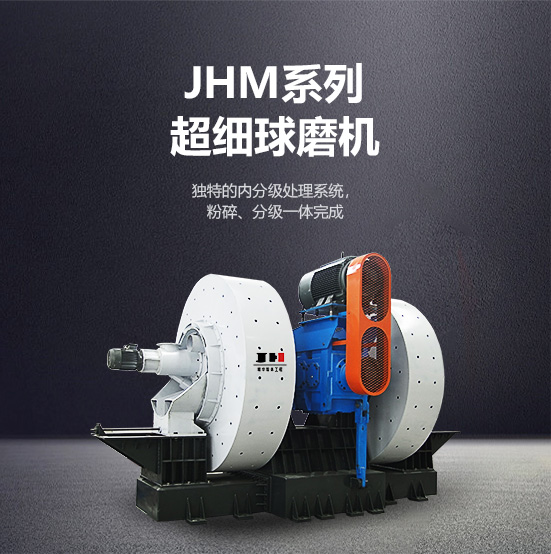

JHM系列精华磨
　　JHM精华磨是以精华公司名称命名且拥有独立知识产权的一款新型磨机，于2008年由精华公司牵头，委托清华大学材料学院、粉体工程研究室主任盖国胜教授，联合省市级专家组对其进行了性能鉴定认证。
　　独特、完善的粉磨机理，与传统球磨机完全不同的进出料方式，大幅度改变磨机长径比，引入风量可调的定向反吹风，独特的内分级处理系统，粉碎分级一次完成，提高粉磨效率。

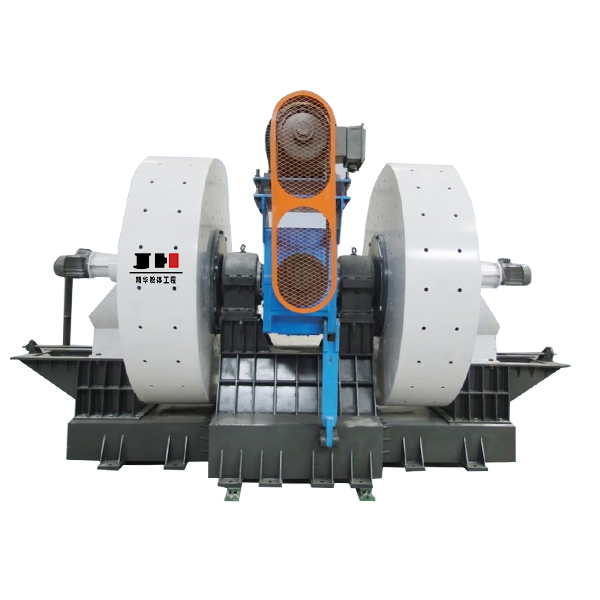

JHM系列精华磨工作原理：

　　精华磨独特、完善的粉磨机理，与传统球磨机完全不同的进出料方式，在较短的筒体长度（0.5米）和较大的筒体直径（2.6米）内，充分利用筒体两端面与磨介的摩擦作用，改变筒体内磨介间的相对运动速度，提高介质运动的混乱度。从而提高磨介与物料间的碰撞、挤压、剪切、研磨作用，提高粉磨效率。

设备优势

01改变传统球磨机工艺流程，采用内分级形式，集粉磨、分级于一体，结构紧凑合理。
02优化的长径比，避免重复研磨，减少过粉碎，粉磨效率提高15%。
03更易获得分布相对窄的粉体粒径
04风量可调的定向反吹风，淘洗更加彻底，分级效率提高30%，降低磨腔温度，扩大该机应用范围
05单机双挂式设计，可同时生产两种不同规格粉体，避免交叉污染。

工艺流程

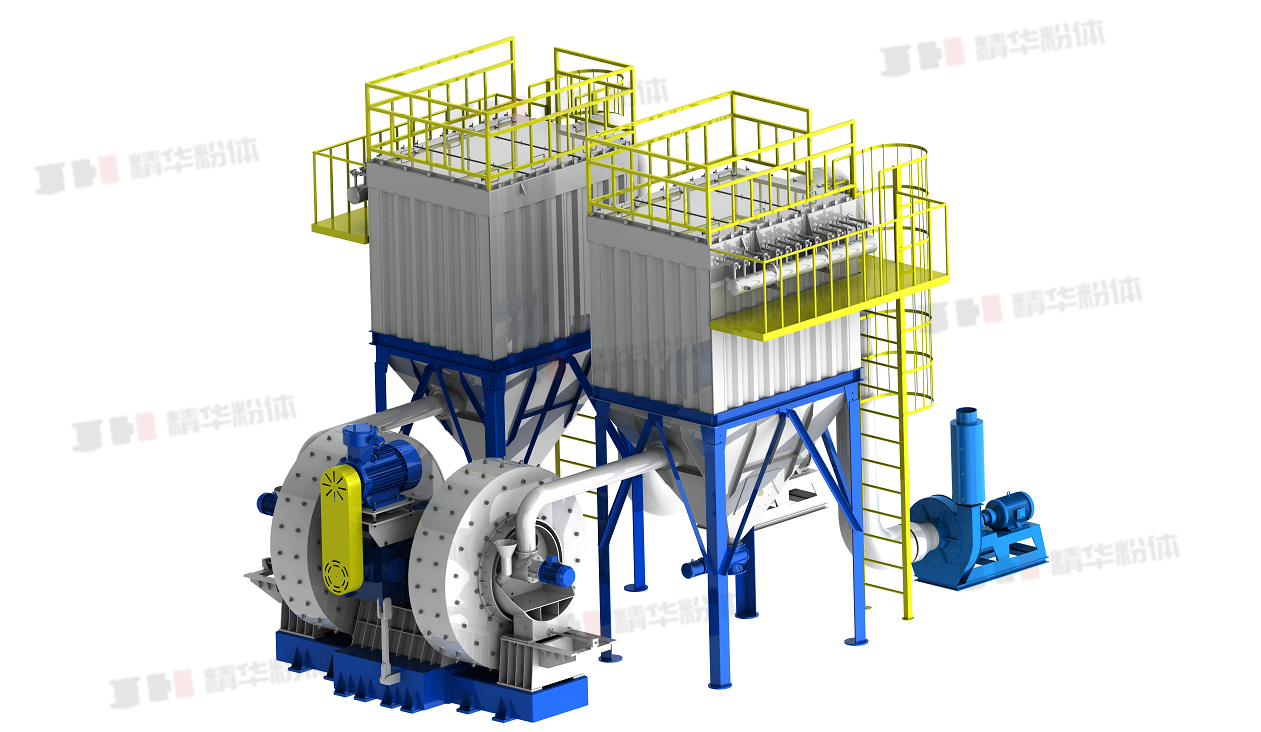

JHM系列精华磨工艺流程图

粉碎物料多，不止这么多

金属矿材料应用于超细水泥
金属矿材料应用于氢氧化铝
金属矿材料应用于铁硅铝碳化硼
金属矿材料应用于磷铁矿
金属矿材料应用于氧化锆
金属矿材料应用于高岭土
金属矿材料应用于硅铁复合材料、电解二氧化锰

技术参数

型号参数	主机功率（kw）	分级功率（kw）	设备重量（T）	设备尺寸（m）	产品细度（d97=um）
JHMA1.83x0.5	22	2.2	7.5	4.85x2.7x2.2	2-100
JHMA2.2x0.5	45	3	10.48	4.85x2.98x2.42	2-100
JHMA2.2x0.5	75	6	18.8	9.2x2.98x2.42	2-100
JHMA3.0x0.5	200	15	34.2	10.5x3.38x3.2	2-100
JHMA3.5x0.5	250	30	47	10.5x3.63x3.72	2-100
JHMA4.0x0.5	355	44	67.5	11.4x4.6x4.21	2-100
JHMA4.5x0.5	500	74	83.8	11.4x5.1x4.72	2-100

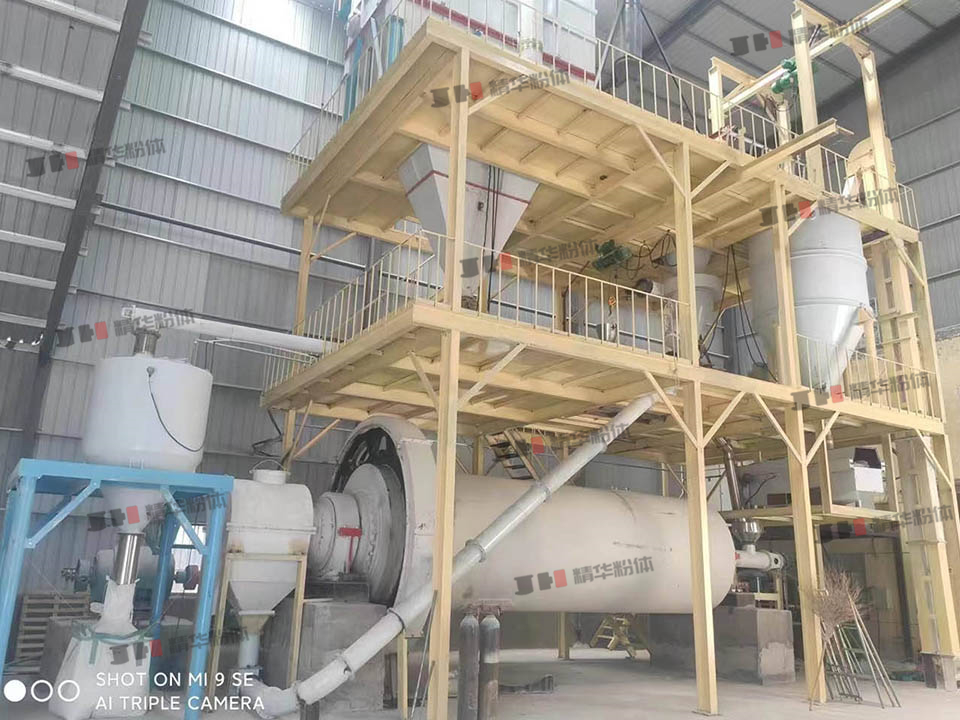

球磨机+分级机工作原理

　　球磨机采用陶瓷衬板和研磨介质，分级机系统内部采用陶瓷抗磨损保护，保证产品的纯度和白度。对石英和长石的干法加工，采用国际标准配置的球磨机+分级机系统，具有节能、高效、产量大分级精度高等特点。

球磨机
　　采用特殊设计和优化了球磨机长径比。采用科学配比的研磨介质，达到理想的研磨细度。衬板和研磨介质采用氧化铝或者石英防护。主轴承采用滚动轴承，干油润滑，没有稀油润滑站，减少了运行费用。

分级机
　　采用不同类型的分级机和分级技术，通过对分级机的调节，使产品和粒度分布满足客户要求。使用单台分机或多台分级机的不同组合，可同时生产不同细度的产品，多转子分级机的分级效率可达~U90％。叶轮采用耐磨材质或者全陶瓷防护。

粉碎物料多，不止这么多

非金属矿材料应用于石英
非金属矿材料应用于长石
非金属矿材料应用于锆英砂
非金属矿材料应用于α氧化铝
非金属矿材料应用于陶瓷材料

技术参数

无标题文档

球磨机	型号	Φ1.5x5.7	Φ1.83x7.0	Φ2.2x7.5	Φ2.4x7.5	Φ2.6x9.0	Φ3.0x9.0
球磨机	功率	150	245	380	570	630	1000
分级机	型号	AF200-4	AF315-4	AF400-4	AF400-6	AF500-6	AF500-6
	功率	7.5x4	18.5 x4	22 x4	22 x6	30 x6	30 x6
	功率	18.5	37	55	75	90	105
产能	5um	--	0.9	1.2	1.8	2.8	3.8
	10um	1.1	2.0	3.0	4.2	6.0	10.0
	15um	1.3	2.7	4.0	5.2	8.0	11.0
