JHWL系列卧式螺带混合机

粒度范围

根据物料及应用行业的不同，产能和粒度范围也会有所不同。
请联系我们的工程师，为您量身定制更适合您的设备。

由U形容器、螺带搅拌叶片和传动部件组成；U形的长体筒体结构，保证了被混合物料（粉体、半流体）在筒体内的小阻力运动。

点击获取免费方案报价 0536-6946689

工作原理设备优势应用领域技术参数合作案例咨询报价

工作原理

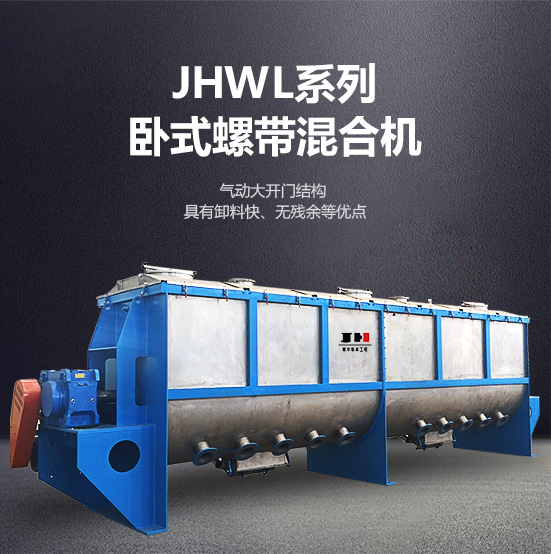

JHWL系列卧式螺带混合机

　　由U形容器、螺带搅拌叶片和传动部件组成；U形的长体筒体结构，保证了被混合物料（粉体、半流体）在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上，形成一个低动力高效的混合环境，螺带状叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，可使物料在流动中形成更多的涡流。加快了混合速度，提高混合均匀度.

JHWL系列卧式螺带混合机产品优势

a)设备可配置雾化喷嘴，可以用于固体粉末混合加入少量的液体；

b)粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；

c)可配置加热或冷却夹套。加热方式有电加热和导热油加热两种方式。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快；

d)小型号混合机采用减速机直联方式，结构简单，运行可靠度高，维护方便。

大型号混合机采用皮带轮带动摆线减速机驱动，皮带传动的弹性连接有在超载时保护传动部件的优势。

设备优势

01设备可配置雾化喷嘴，可以用于固体粉末混合加入少量的液体。
02粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；
03适用于高硬度、高纯度、高附加值物料的超纯超细粉碎。
04小型号混合机采用减速机直联方式，结构简单，运行可靠度高，维护方便。大型号混合机采用皮带轮带动摆线减速机驱动，皮带传动的弹性连接有在超载时保护传动部件的优势。

粉碎物料多，不止这么多

非金属矿材料非金属矿、医药食品。
非金属矿材料化工材料、陶瓷。
非金属矿材料耐火阻燃材料、化肥饲料。
非金属矿材料橡胶助剂、冶金粉末。
非金属矿材料油漆涂料等粉-粉、粉-液的混合。

技术参数

JHWL系列卧式螺带混合机选型参数
型号	JHWL-0.5	JHWL-1.0	JHWL-1.5	JHWL-2	JHWL-3	JHWL-4	JHWL-5	JHWL-6	JHWL-8	JHWL-10	JHWL-15	JHWL-20
公称容积(m³)	0.5	1	1.5	2	3	4	5	6	8	10	15	20
有效容积(m³)	0.3	0.6	0.9	1.2	1.8	2.4	3	3.6	4.8	6	9	12
混合均匀度	相对偏差＜4% 15min
混合时间（min)	5-20min
粒度范围(目)	20-1250
电机功率(kw)	4	7.5	11	18.5	22	30	37	37	45-55	75-90	90-110	132-160
备注	可订制非标容积可订制夹套加热、冷却功能可订制在线称重计量功能
